ねじ供給機
VTH-1050

電子機器組立ライン専用ソリューション。ねじ供給工程を自動化し、無駄な動作を削減して作業者の疲労を軽減します。

19mm
最大ねじ長

3.1kg
重量

VTH-1050 Overview

導入効果の実証

実稼働組立生産性(本 / 時間)

方式
手作業

約800本/時間

最適ソリューション
VTH-1050の採用

1,550本/時間

作業効率を2倍に向上

フレキシブル供給レール

多様なネジ径(M1.0~M5.0)へ簡単に調整可能で、設備投資コストを最適化。

特殊ネジ対応

長ネジ(最大19mmまで)や標準外の頭部形状を持つネジでも安定稼働。

供給ペース制御

ネジ供給速度を正確に微調整でき、各作業者の実際の作業ペースに完璧に同期。

構造の優位性

01

金属製スクープ機構

高級耐摩耗性合金で強化され、3交代制の連続稼働下でも長い製品寿命を確保。

02

3段階振動システム

振動の強度・周波数・時間をカスタマイズ可能。ネジが常に正しい取出し位置に整列し、外部への飛び出しを確実に防止。

Detail 1

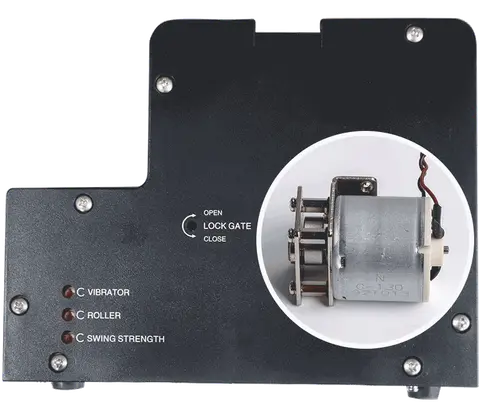

Detail 2

仕様

Model VTH-1050 (Vector Vina)
電源 AC 100-240V / DC 15V
寸法 182 x 126 x 147 mm
容量 200 – 220 cc (大容量ホッパー)
重量 ~3.1 kg

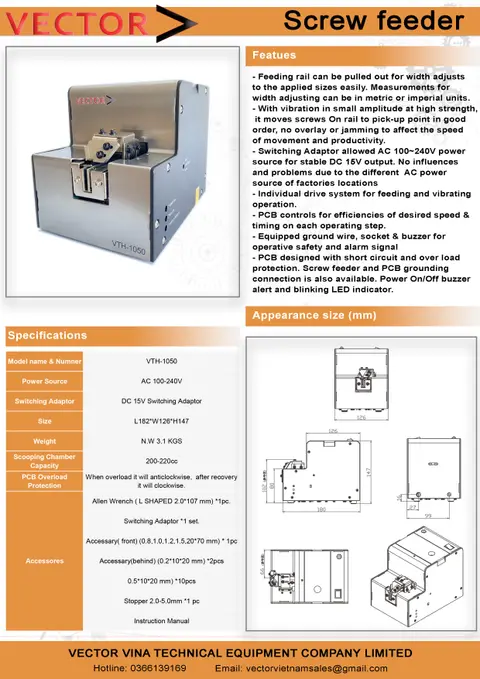

Catalog

各部名称・機能図

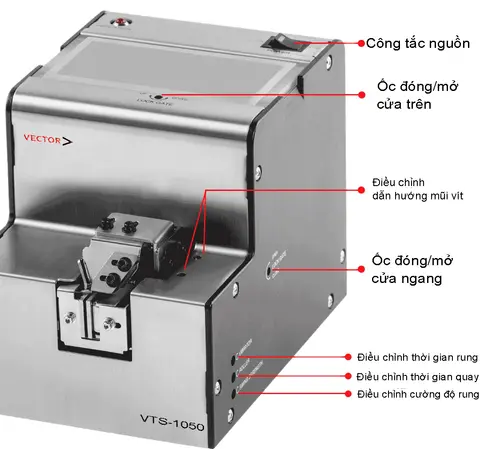

Front Map

前面:操作部&ねじ供給部

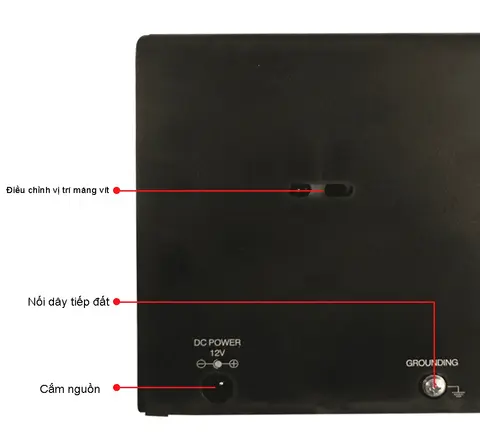

Rear Map

背面:電源ポート&アース端子
