드라이버 비트 규격 읽는 법 완벽 상세 가이드

올바른 드라이버 비트를 선택하면 작업 효율을 높이고 신속하게 나사를 체결할 수 있을 뿐만 아니라, 장비를 보호하고 나사 머리 손상이나 마모를 방지할 수 있습니다. 하지만 시중에 수백 가지의 드라이버 비트가 있는 상황에서 어떻게 적합한 제품을 선택할 수 있을까요?

아래 글에서는 고객님께서 기술 사양을 쉽게 파악하고 공급업체에 정확한 요구사항을 전달할 수 있도록 범용 드라이버 비트의 규격 읽는 법을 상세히 안내해 드립니다.

---

I. 드라이버 비트의 기본 구조 이해하기

세부 내용을 살펴보기에 앞서, 아래 드라이버 비트의 기본 구조 이미지를 확인해 보십시오:

위 이미지에서 드라이버 비트 선택을 결정짓는 두 가지 주요 부분은 다음과 같습니다:
👉 E (팁/선단부): 나사와 직접 접촉하는 부분입니다.
👉 F (생크/연결부): 전동 드라이버, 공압 드라이버 또는 수공구에 장착되는 부분입니다.

세부 분류:
✔ 팁(E)은 시중의 다양한 나사 머리에 맞도록 매우 다양합니다: 십자(+), 일자(-), 별(Torx), 육각, 복스(소켓) 등…
✔ 생크(F)는 공구에 장착하기 위해 일반적으로 가장 많이 쓰이는 4가지 표준 규격이 있습니다:
    • A: 5mm 육각 생크
    • B: 6.35mm 육각 생크 (현재 가장 보편적인 표준 규격)
    • C: Ø4 원형(환형) 생크
    • D: Ø5 원형(환형) 생크

💡 팁: 작업장의 전동 드라이버에 어떤 생크(F) 규격이 맞는지 확신이 서지 않으신다면, 지금 바로 당사로 연락하셔서 무료 기술 상담을 받아보십시오!

---

II. 드라이버 비트 종류별 규격 읽는 법 상세 안내

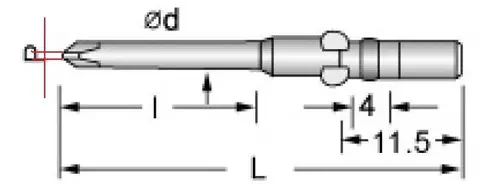

1. 십자(+) 드라이버 비트 규격 읽는 법

기계 및 전자 조립 분야에서 가장 많이 사용되는 드라이버 비트입니다. 각 사양 기호의 의미는 다음과 같습니다:

• P: 십자 팁의 규격(크기) 기호. #00, #0, #1, #2, #3 등의 표준 규격이 있습니다.
• d: 단차부(가늘어진 몸체 부분)의 직경 (mm).
• l: 단차부의 길이 (mm).
• L: 비트의 전체 길이 (mm).

십자 팁(P) 표준 치수표:

P 코드	실제 치수 (mm)
00#	0.8 ~ 0.9
0#	0.9 ~ 1.0
1#	1.3 ~ 1.4
2#	2.2 ~ 2.3
3#	3.8 ~ 4.0

🎯 표준 규격 표기법: F x P x d x l x L

실제 적용 예시: Ax1x2x20x40 규격을 주문하시는 경우, 5mm 육각 생크(A), #1 십자 팁, 단차부 직경 2mm, 단차부 길이 20mm, 비트 전장 40mm 사양으로 정확히 공급해 드립니다.

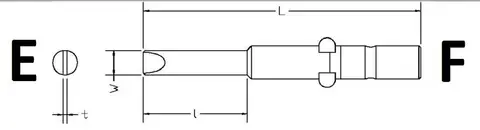

2. 일자 스크루드라이버 비트 규격 확인 방법

일자 비트의 경우 생크 부분의 규격은 동일하며, 선단 팁부의 치수만 달라집니다:

• W: 비트 날 선단 폭(mm).
• t: 비트 날 두께(mm).
• l: 단차부 길이(mm).
• L: 비트 전장(mm).

🎯 규격 표기법: W x t x l x L

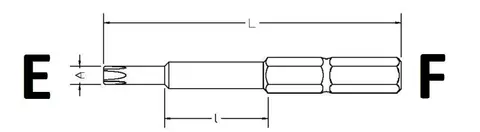

3. 토크스(Torx/별형) 비트 규격 확인 방법

Torx(별형) 비트는 높은 토크 전달 시에도 나사 머리의 마모나 미끄러짐을 방지하므로 전자 부품, 자동차, 오토바이 조립 공정에서 널리 사용됩니다.

• T: 별형 비트 팁 기호(일반적으로 TA로 표기하며, A는 규격 번호).
• d: 단차부 직경(mm).
• l: 단차부 길이(mm).
• L: 비트 전장(mm).

별형 팁(TA) 규격 코드 참고표:

TA 코드	A 치수 (mm)
T7	1.956
T8	2.286
T9	2.464
T10	2.718
T15	3.251
T20	3.835
T25	4.394
T27	4.953
T30	5.486
T40	6.604

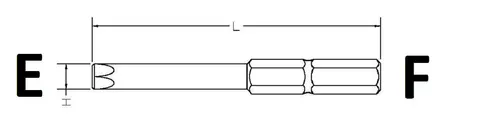

4. 육각 렌치 비트(육각 홀 비트) 규격 확인 방법

육각 구멍 부착 볼트(렌치 볼트) 및 무두 볼트의 체결/해체 전용으로 사용됩니다.

• H (Hex): 육각 대변 거리(마주 보는 두 평행면 사이의 거리, mm).
• L: 비트 전장(mm).

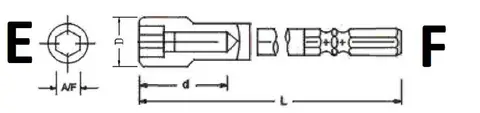

5. 볼트 너트 세터(외경 육각 소켓 / Socket) 규격 확인 방법

볼트 소켓(너트 세터)은 너트 및 외측 육각 볼트 체결 시 필수적인 조립 부품입니다.

• A/F (Across Flats): 육각 대변 거리(체결에 필요한 스패너/소켓 규격), 단위 mm.
• D: 소켓 외경(mm). (협소한 공간에서 나사 체결 시 특히 중요).
• d: 소켓 내부 깊이(mm).
• L: 소켓 전장(전체 길이)(mm).

---
