空圧アシストエンコーダ付きトルクアーム VT-AUX1000E（ネジ締め忘れ防止ポカヨケ対応） 概要

アシストトルクアーム VT-AUX1000E による組立ラインの最適化

アブソリュートエンコーダ内蔵空圧アシストトルクアーム VT-AUX1000E は、インダストリー4.0向けのスマートな補助装置です。位置決めと機械的アシストに関する最先端技術をすべて継承しつつ、VT-AUX1000E は特殊な寸法構造を備えており、特定の作業ステーション（workstation）スペースに完璧に対応します。

単なる機械的なホルダーにとどまらず、厳格な品質管理の「監視アシスタント」として機能し、ヒューマンエラーを完全に排除します。

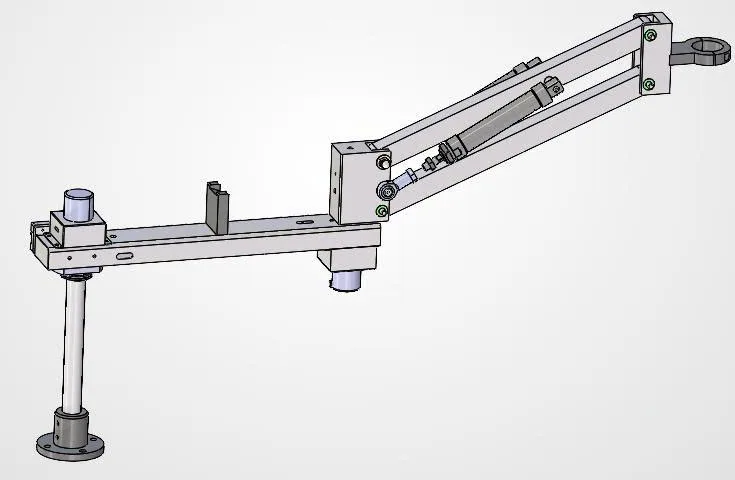

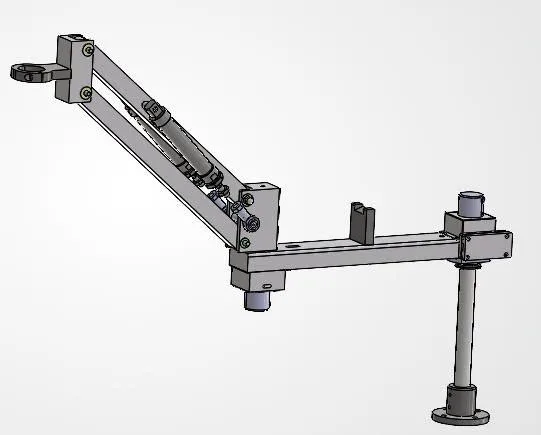

3D設計イメージ

主な特長

• アブソリュートエンコーダによる座標位置決め：回転関節部に取り付けられたアブソリュートエンコーダセンサーシステムにより、ドライバー先端の座標（X,Y）をリアルタイムで正確に認識・追跡・記録します。
• ポカヨケ技術 - ネジ締め忘れを完全防止：ドライバービットが正しい位置にある場合のみ電動ドライバーの動作が許可（Unlock）されるため、基板上のネジ締め忘れや締め付け順序ミスのリスクを完全に排除します。
• 空圧アシスト - 作業者の負担軽減：高性能な空圧シリンダー構造により電動ドライバーを無重力に近い状態で保持し、締め付け時の反力をすべて吸収します。作業者は力を入れる必要がなく、長時間のシフトでも手首の疲労を防ぎます。
• 同期I/O通信：電動ドライバーのコントローラー（Controller）や生産管理システム（MES/PLC）と容易に接続し、スムーズな連携が可能です。

主な用途

• 極めて高い精度が求められる電子部品やPCB基板の組立。
• 医療機器、通信機器、サーバー（Server）ユニットの製造。
• 自動車・二輪車部品、家電製品の組立。

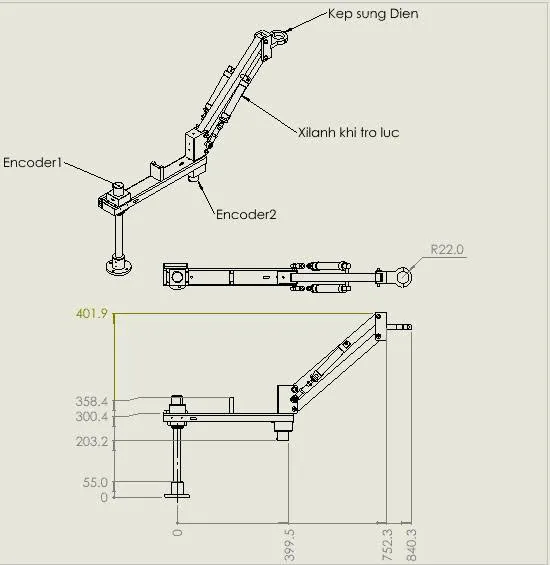

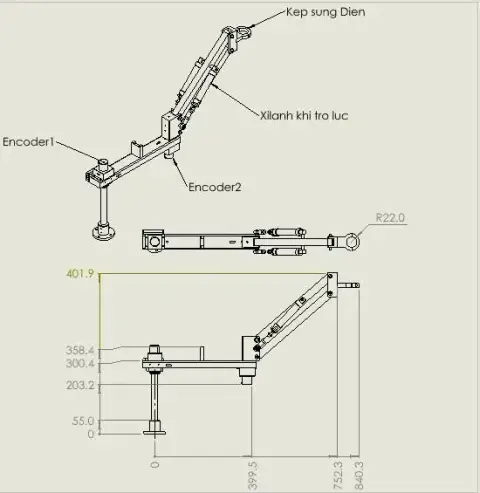

外形寸法図（2D）

VT-AUX1000E は高強度合金材料から精密に製造されています。寸法（アーム長、シャフト高、可動ストローク）は2D図面で視覚的に確認でき、設置スペースの計算が容易に行えます。

カスタマイズサービス（Customize）

特記事項：標準仕様に加え、お客様の実際の生産ラインや個別の作業ステーションのスペースに完全に適合するよう、ご要望に応じた設計寸法のカスタマイズも承っております。
