앱솔루트 엔코더 내장 공압 토크 암

1. 솔루션 개요

현대적인 생산 및 조립 라인에서 정확한 토크를 보장하고 단 하나의 나사도 누락하지 않는 것은 제품 품질을 결정짓는 핵심 요소입니다. 위치 제어 공압 토크 암(Positioning Pneumatic Torque Arm)은 이러한 과제를 해결하기 위해 특별히 설계된 핵심 보조 장비입니다. 부드러운 공압 보조 시스템과 첨단 앱솔루트 엔코더(Absolute Encoder) 기술을 결합하여 작업자의 피로도를 줄일 뿐만 아니라 완벽한 나사 체결 공정 제어 기능을 제공합니다. 이 장비는 정확한 좌표(x,y) 위치를 인식하고 체결 순서를 관리하며 신호를 동기화하여 나사 체결 누락을 원천적으로 방지(Poka-Yoke)합니다.

2. 주요 특징 및 기능

• 정밀 좌표 위치 결정: 각 관절에 내장된 앱솔루트 엔코더(Absolute Encoder) 시스템이 실시간으로 위치 데이터를 전송하여 정밀한 나사 체결 포인트 매핑을 지원합니다.
• 순서 제어: 스크루드라이버 비트가 올바른 다음 좌표에 위치할 때만 공구가 작동하도록 제어합니다. 체결 순서 오류를 방지하고 표준 공정을 준수합니다.
• 나사 누락 방지(Poka-Yoke): 스크루드라이버와 동기화되어 올바른 좌표에서 규정 토크에 도달해야만 "OK(합격)" 판정이 내려집니다. 체결 누락 위험을 원천 차단합니다.
• 인체공학적 최적화: 공압 실린더 어시스트를 통해 공구 하중을 완벽히 상쇄합니다. 부드럽고 유연한 조작성으로 작업자의 피로를 최소화합니다.

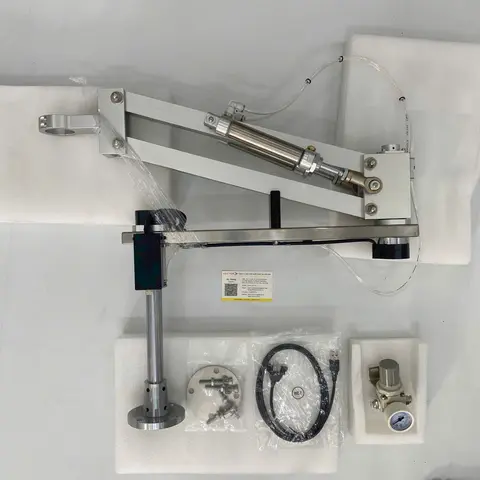

3. 구조 및 기본 구성품

• 통 알루미늄 합금 프레임: CNC 정밀 가공, 견고한 강성.
• 신호 연결 케이블: 표준 USB/DB 케이블 포함.
• 공압 레귤레이터 세트: 압력 게이지 포함.
• 플랜지 베이스: 작업대 고정용, 설치 볼트 세트 포함.
