VECTOR VINA 智能扭力扳手 (VTW Series) – WiFi连接,角度与扭矩控制

SKU: VTW

VECTOR VINA 限制扭矩扳手(第二代)是现代装配线的领先智能拧紧解决方案,结合了高精度和卓越的数据管理能力。
VECTOR VINA Limited Torque Wrench (2nd Gen) is the leading smart tightening solution for modern assembly lines, combining high precision with superior data management capabilities.
VECTOR VINA 限制扭矩扳手(第二代)是现代装配线的领先智能拧紧解决方案,结合了高精度和卓越的数据管理能力。

  • ✔
    “微紧”技术:自动检测残余扭矩并在 0.001s 内释放扭矩,彻底防止过扭矩。
    “Micro-tightening” Tech: Auto-detects residual torque and releases force in 0.001s, preventing over-torque.
    “微紧”技术:自动检测残余扭矩并在0.001秒内释放力,防止过扭矩。
  • ✔
    绝对精度:扭矩误差 ±2%,角度分辨率 0.1°,确保完美的装配质量。
    Absolute Precision: Torque error ±2%, angle resolution 0.1°, ensuring perfect joint quality.
    绝对精度:扭矩误差±2%,角度分辨率0.1°,确保完美的接合质量。
  • ✔
    智能连接:集成 WiFi/RF,与 MES 系统实时数据同步,防止漏拧(防错 Poka-yoke)。
    Smart Connectivity: WiFi/RF integration, real-time data sync with MES, anti-missing error (Poka-yoke).
    智能连接:WiFi/RF集成,与MES系统实时数据同步,防漏拧(防错)。
  • ✔
    超耐用:50CRVA 钢结构可承受 >100.000 次负载,大容量锂电池支持连续作业。
    Ultra-Durable: 50CRVA steel structure withstands >100,000 loads, high-capacity Lithium battery for continuous use.
    超耐用:50CRVA钢结构可承受>100,000次负载,大容量锂电池可持续使用。
  • ✔
    型号丰富:扭矩范围广,覆盖 2Nm 至 1000Nm(VTW801 – VTW806),满足各类工业需求。
    Diverse Models: Wide torque range from 2Nm to 1000Nm (VTW801 – VTW806), meeting all industrial needs.
    多样的型号:扭矩范围从2Nm到1000Nm(VTW801 – VTW806),满足所有工业需求。
联系询价

Sales Leader: 0366 139 169   Sales Exec: 087 86 000 86





VECTOR VINA

VECTOR VINA 限制扭矩扳手

VECTOR VINA LIMITED TORQUE WRENCH
VECTOR VINA 限制扭矩扳手
第二代
(2nd Gen / 第二代)
精密拧紧技术的巅峰。自动卸力 – 角度控制 – 智能数据连接。
The pinnacle of precision tightening technology. Auto force release – Angle control – Smart data connection.
精密拧紧技术的巅峰。自动卸力 – 角度控制 – 智能数据连接。
±2%
精度
Accuracy / 精度
0.1°
角度分辨率
Angle Res. / 角度分辨率
1000+
拧紧次数/每次充电

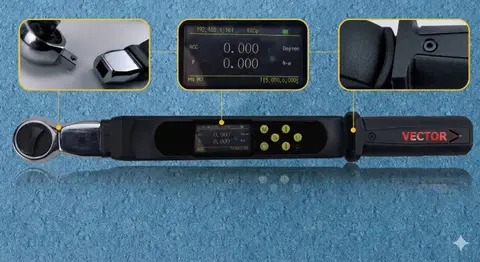

Cờ lê lực thông minh VECTOR VINA Chi tiết

12项主要功能

12 Key Features / 12项主要功能

⚙️

自动限力

Automatic Force Limiting
自动限力

达到设定扭矩时,手柄自动打滑以释放扭矩,防止过拧。

Handle slips automatically when target torque is reached.

达到设定扭矩时手柄自动打滑。

🔢

数字设定

Digital Setting
数字设置

支持精确至 0.1 N.m 的扭矩设定。

Allows torque setting with 0.1 N.m precision.

允许精确到 0.1 N.m 的扭矩设置。

⚠️

预警功能

Early Warning
预警功能

达到设定扭矩的 80% 时,LED 指示灯闪烁并伴随蜂鸣报警。

LED flash and buzzer alert at 80% of target torque.

达到80%扭矩时LED闪烁和蜂鸣报警。

📐

高精度角度测量

High Precision Angle
高精度角度测量

以 0.1 度 的超高分辨率测量旋转角度(VTW805/806 系列)。

Angle resolution of 0.1 degree.

0.1度的高分辨率角度测量。

🔍

“微紧式”检验

Micro-tightening Inspection
微紧式检验

在不影响拧紧扭矩的情况下检测残余扭矩和静摩擦力。

Checks residual torque without affecting tightening.

检查残余扭矩而不影响拧紧。

🔄

独特二次拧紧

Unique Secondary Tightening
独特的二次拧紧

自动检测静摩擦分离点,仅在达到规定扭矩后才释放扭矩。

Detects friction point, slips only after target.

检测静摩擦点,达到目标后打滑。

💾

数据采集

Data Collection
数据采集

完整存储扭矩与旋转角度的全过程数据。

Stores torque and angle process data.

存储扭矩和角度过程数据。

📡

双向通讯

Bi-directional Connectivity
双向通讯

支持与 PC/服务器 进行有线或无线(WIFI/RF)通讯。

Wired/Wireless communication with PC/Server.

与PC/服务器的有线/无线通讯。

☁️

智能存储

Smart Storage
智能存储

联网时自动上传,断网时自动本地保存。

Auto upload online, local save offline.

在线自动上传,离线本地保存。

🖥️

智能界面

Smart Interface
智能界面

自动清零、自动保存、自动判定 OK/NG。

Auto Clear, Save, OK/NG judgment.

自动清零、保存、OK/NG判断。

🛡️

超长使用寿命

Ultra-Durable Life
超长寿命

50CRVA钢材结构,可承受100,000次测试。

50CRVA steel structure, tested 100,000 times.

50CRVA钢结构,经100,000次测试。

🔋

电池与电源

Battery & Power
电池与电源

锂电池单次充电可使用 >1000次。超低功耗待机模式仅 4µA。

Lithium battery >1000 uses/charge. Standby 4µA.

锂电池 >1000次使用/充电。待机4µA。

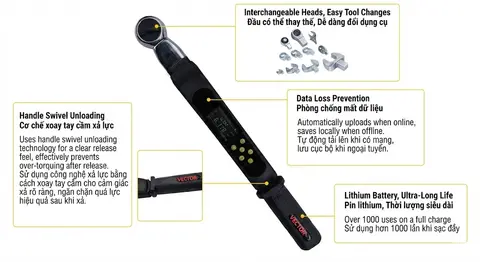

产品结构详情

Product Structure Details / 产品结构详情

探索造就 VECTOR VINA 扭矩扳手出色耐用性与高精度的核心组件。
Discover the components of VECTOR VINA’s durability and precision.
探索 VECTOR VINA 耐用性和精度的组件。

Cấu tạo cờ lê lực VECTOR VINA

实拍与操作演示视频

Operation & Testing Videos / 操作与测试视频

实际扭矩测试 (Full Video)

运行演示 (Short)

操作体验 (Short)

管理与操作系统

Management & Operation System / 管理与操作系统

系统配置

System Configuration
系统配置
  • 1
    服务器
    Server / 服务器
  • 2
    管理电脑 (PC)
    Management PC / 管理电脑

控制功能

Control Functions
控制功能

✅ 创建工单

Create Job Orders / 创建工单

✅ 防漏拧

Anti-missing / 防漏拧

✅ 防重拧

Anti-retightening / 防重拧

✅ 工厂MES连接

MES Connection / MES连接

✅ 数据库管理

Database Mgmt. / 数据库管理

✅ OK/NG判断

OK/NG Judgment / OK/NG判断

功能比较表

Feature Comparison Table / 功能比较表

产品系列
Series / 系列
VTW801
标准款
Standard/标准
VTW802
Bluetooth
蓝牙版
VTW803
数据款
Data/数据
VTW804
Interconnect
互联版
VTW805
Smart
智联版
VTW806
Inspect
智检版
1. 显示与基础 / Display & Basic / 显示与基础
屏幕
Screen / 屏幕
数字
Digital/数字
数字
Digital/数字
数字
Digital/数字
数字
Digital/数字
彩色
Color/彩色
彩色
Color/彩色
自动卸力
Auto Release / 自动卸力
● ● ● ● ● ●
80%预警
80% Pre-warning / 80%预警
● ● ● ● ● ●
2. 存储与数据 / Storage & Data / 存储与数据
内存(组)
Memory (groups) / 内存(组)
500 500 500 500 1.000.000 1.000.000
保存过程数据
Save Process Data / 保存过程数据
- - ● ● ● ●
上传曲线图
Upload Curve Graph / 上传曲线图
- - - - ● ●
3. 连接 / Connectivity / 连接
方式
Method / 方式
- 蓝牙
蓝牙
有线
Wired/有线
有线/无线
Wire/Wireless
WIFI/RF WIFI/RF
双向通讯
2-way Comm. / 双向通讯
- - - - ● ●
4. 智能与检查 / Smart & Inspect / 智能与检查
角度测量
Angle Measurement / 角度测量
- - - - ● ●
预设策略
Preset Strategies / 预设策略
- - - - ● ●
OK/NG判断
OK/NG Judgment / OK/NG判断
- - - - ● ●
防重拧
Anti-retightening / 防重拧
- - - - ● ●
残余扭矩检查
Residual Torque Check / 残余扭矩检查
- - - - - ●
二次拧紧功能
Secondary Tightening / 二次拧紧
- - - - - ●

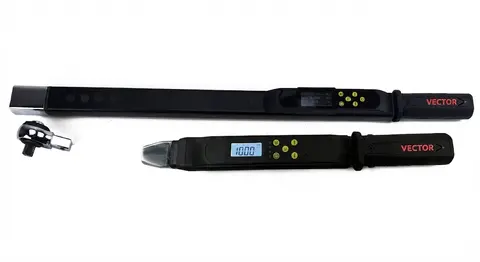

Chi tiết kỹ thuật cờ lê lực VECTOR VINA

订购代码与规格表

Ordering Codes & Specs / 订购代码与规格
扭矩范围 (N.m)
Range (N.m) / 范围
标准型号
(VTW801)
Standard Code / 标准代码
智联型号
(VTW805)
Smart Code / 智联代码
智检型号
(VTW806)
Inspect Code / 智检代码
插口尺寸 (mm)
Insert Size / 插口尺寸
长度 (mm)
Length / 长度
2 – 20 VTW8010020 VTW8050020 VTW8060020 9 x 12 350 ~ 480
5 – 50 VTW8010050 VTW8050050 VTW8060050 9 x 12 350 ~ 480
10 – 100 VTW8010100 VTW8050100 VTW8060100 9 x 12 450 ~ 550
20 – 200 VTW8010200 VTW8050200 VTW8060200 14 x 18 560 ~ 700
30 – 300 VTW8010300 VTW8050300 VTW8060300 14 x 18 ~ 880
40 – 400 VTW8010400 VTW8050400 VTW8060400 14 x 18 ~ 880
65 – 650 VTW8010650 VTW8050650 VTW8060650 22 x 28 ~ 900
80 – 800 VTW8010800 VTW8050800 VTW8060800 22 x 28 ~ 1200
100 – 1000 VTW8011000 VTW8051000 VTW8061000 22 x 28 ~ 1400

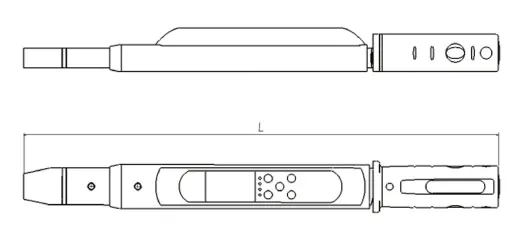

Thông số kích thước chiều dài cờ lê lực VECTOR VINA
